Контроллер сканирующего зондового микроскопа EG-3000
EG-3061

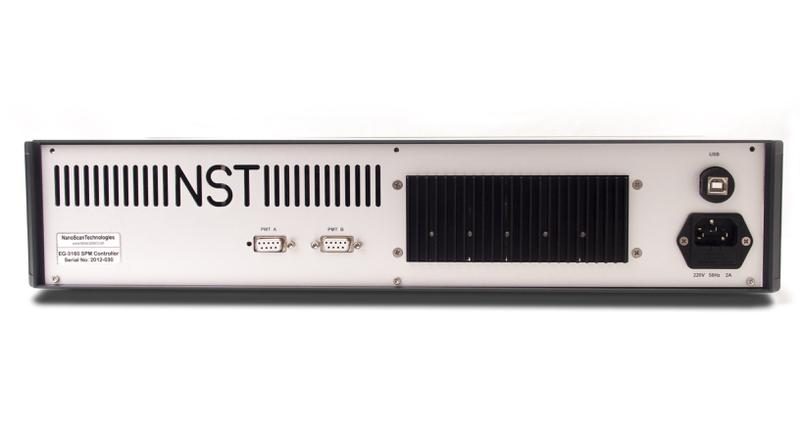

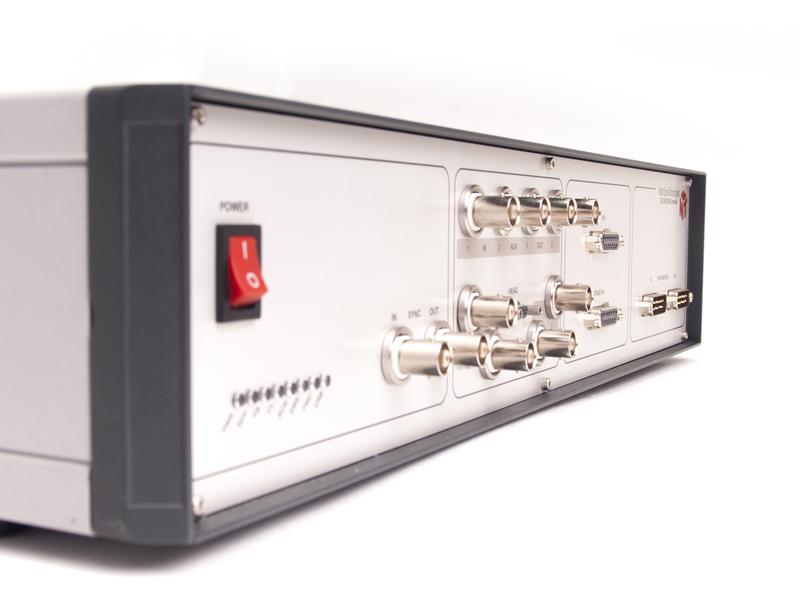

Контроллер сканирующего микроскопа EG-3000
предназначен для управления работой зондового сканирующего или
оптического конфокального микроскопа. Контроллер обеспечивает сбор
информации с различных датчиков и внешних устройств и выдает управляющие
воздействия на пьезоэлектрические устройства позиционирования, кроме
того, вся собранная информация отправляется на управляющий компьютер для
последующей обработки и визуализации. Также с помощью компьютера
задаются все параметры движения и сканирования.
Для
контроля положения устройств позиционирования используется цифровая
система следящей обратной связи и оригинальная схема измерения емкости
датчиков перемещения, основанная на преобразователях «время-цифра». Для
работы обратной связи зонд-образец может быть использован любой из
сигналов, доступных в системе. Контроллер позволяет поддерживать
обратную связь по шести каналам одновременно, что позволяет реализовать
алгоритмы сканирования как зондом, так и образцом.
Блок-схема СЗМ контроллера EG-3000
В целях
реализации модуляционных методик микроскопии (таких, как, например,
бесконтактная атомно-силовая микроскопия) в контроллере предусмотрен
двухканальный модуль синхронного детектирования, снабженный
высокостабильным задающим генератором, выполненным на основе цифрового
синтезатора частоты. Скоростная цифровая обработка данных, реализованная
с применением программируемой логики (ПЛИС), позволила осуществлять
синхронное детектирование сигналов на частотах до 1.5 МГц.
Для
управления устройствами грубого позиционирования сканирующей головки, в
контроллере предусмотрен модуль управления шаговыми двигателями,
позволяющий подключать от 4 до 12 приводов в микрошаговом режиме.
В
приборе имеются дополнительные аналоговые входы и выходы для подключения
внешних устройств, а также входы и выходы синхронизации. Связь с
управляющим компьютером осуществляется с помощью интерфейса USB.
Программное обеспечение NSpec, специально разработанное для
использования с контроллером EG-3000, предоставляет широкий
диапазон возможностей по обработке данных, что позволяет реализовать
множество современных методик сканирующей микроскопии. Одной из
особенностей программного обеспечения является способность его работы в
различных операционных системах.
Цифровой контроллер EG-3000 предназначен для управления приборами: Certus Light, Certus Standard, Certus Optic, Certus NSOM, Centaur, Snotra, Ratis.
Цена:
Стоимость контроллера EG-3000 в базовой комплектации составляет 950 000 руб.
Основные параметры:
1
|
Основные параметры
|
1.1
|
Общие характеристики
|
1.1.1
|
Центральный процессор |
32 бит; RISC |
1.1.2
|
Интерфейс с ПК |
USB 2.0 |
1.1.3
|
Прочие интерфейсы |
RS 232, RS485, SYNC I/O |
1.2
|
Высоковольтные выходы |
1.2.1
|
Напряжение |
-10..150 V |
| 1.2.2 |
Шум |
< 5 ppm |
| 1.2.3 |
Число каналов, max
|
9
|
| 1.2.4 |
Разрядность ЦАП (цифро-аналоговые преобразователи) |
18 бит |
1.3
|
Блок управления шаговыми двигателями |
1.3.1
|
Число каналов |
4/8/12 |
| 1.3.2 |
Источник питания моторов |
24V, 3A |
| 1.3.3 |
Поддержка микрошагового режима |
1/1, ½, ¼, 1/16 шага |
1.4
|
Модуль цифрового синхронного детектора |
1.4.1
|
Число каналов |
2 |
| 1.4.2 |
Коэффициент предусилителя |
1-100 |
| 1.4.3 |
Диапазон напряжений |
±10 V |
| 1.4.4 |
Разрядность АЦП |
16 бит
|
| 1.4.5 |
Диапазон частот входных сигналов |
0-1,2 MHz |
| 1.4.6 |
Диапазон частот задающего генератора |
10 Hz – 3 MHz |
| 1.4.7 |
Амплитуда выходного напряжения |
0 mV-10 V |
| 1.4.8 |
Стабильность задающего генератора |
< 5 ppm |
| 1.4.9 |
Дополнительные каналы АЦП/ЦАП
|
1.4.9.1
|
Число входящих каналов |
2 |
1.4.9.2
|
Диапазон напряжения |
±10 V |
1.4.9.3
|
Разрядность АЦП |
18 бит
|
1.4.9.4
|
Число выходящих каналов |
2 |
1.4.9.5
|
Диапазон напряжений |
±10 V |
1.4.9.6
|
Разрядность ЦАП |
18 бит
|

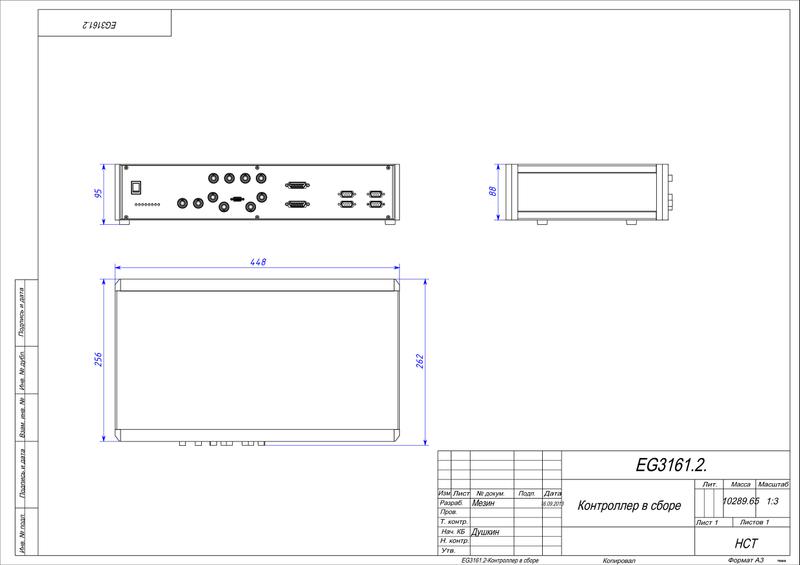

EG-3061 Drawing
